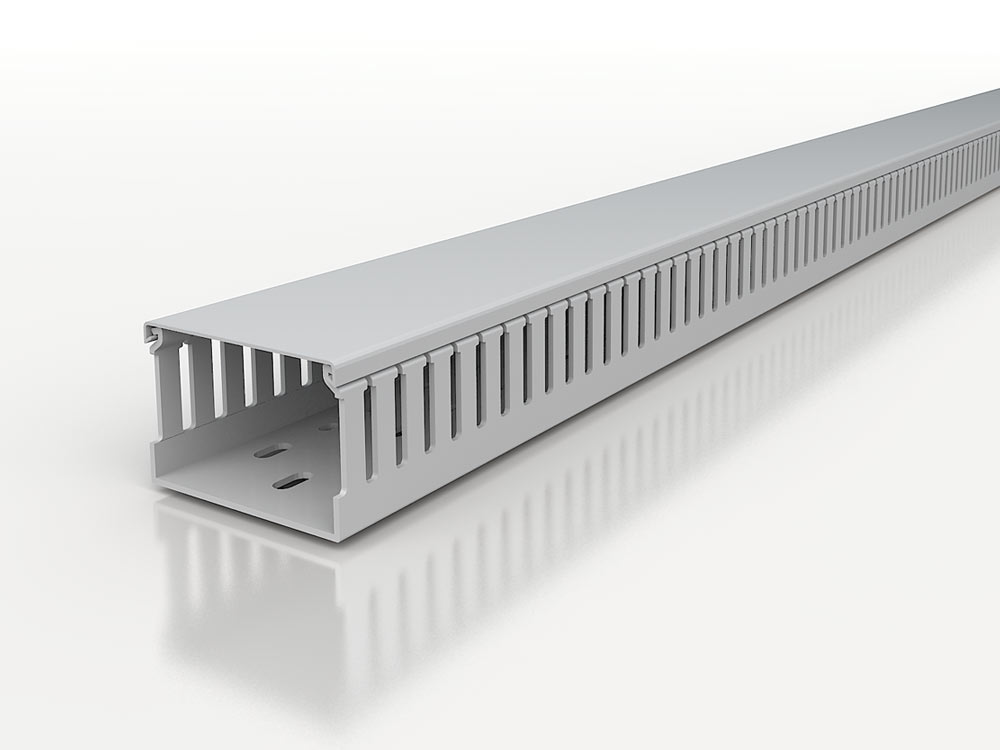

Tipo EHF-P – Canal suministrado completo con tapa:
› Material: PC/ABS (UL94-VO)
› Longitud de la barra: 2 metros
› Ancho de ranura: 5 mm
› Ancho de lama: 7,5 mm
› Paso: 12,5 mm
›Tapa: antideslizante y con un diseño particular para obtener el máximo sellado
› Línea de doble rotura:
– línea inferior para permitir una fácil extracción de la pared
– línea superior para permitir una fácil rotura de las lamas incluso manualmente
› Orificios en la parte inferior para fijación: adecuado para montaje en paneles de gabinete estándar
› Lamas redondeadas: no rayan al instalador y no dañan los cables
› Portacables incorporado: Ranuras con doble estrechamiento disponibles en algunos modelos
› Entrada de cable redondeada: permite una instalación rápida del cable
› Colores: gris claro
Canalizaciones de cables para cuadros eléctricos Descargar PDF
Canalizaciones de cables para cuadros eléctricos libre de halógenos 5mm PC/ABS
Sistema de canalización especial con bajo contenido en halógenos.
CARACTERÍSTICAS GENERALES DEL PRODUCTO
Códigos de canales y medidas
Cod. | B mm | H mm | S.G. mmq |
---|---|---|---|
EHF-P2525 | 25 | 25 | 440 |
EHF-P2537 | 25 | 37.5 | 770 |
EHF-P2550 | 25 | 50 | 1030 |
EHF-P2575 | 25 | 75 | 1540 |
EHF-P3737 | 37.5 | 37.5 | 1220 |
EHF-P3750 | 37.5 | 50 | 1640 |
EHF-P3775 | 37.5 | 75 | 2400 |
EHF-P5050 | 50 | 50 | 2100 |
EHF-P5075 | 50 | 75 | 3250 |
EHF-P7550 | 75 | 50 | 3200 |
EHF-P7575 | 75 | 75 | 4800 |
EHF-P10050 | 100 | 50 | 4400 |
EHF-P10075 | 100 | 75 | 6700 |
EHF-P12575 | 125 | 75 | 7000 |
